GEARD MOTOR
OVERVIEW / P-SERIES
특징 CHARACTERISTIC
-
- 소형·경량
- 여러개의 유성치차에 의한 힘의 분배와 동심축에 의한 케이싱의 콤팩트화로 소형, 경량화시켰으며 모터도 절연성이 우수한 효성 B종을 사용하여 체적이 적습니다.
- 고정도, 고효율
- 치차의 치형을 이상적인 치형으로 수정하고 고급 합금강을 사용하여 침탄열처리한 후 치연마함으로써 치합 손실을 줄여 고효율을 보장합니다.
- 긴수명, 저소음
- 태양치차의 강도가 같은 동력의 일반 기어드 모터와 동일한 반면 동력이 여러개의 유성차에 의해 분배되므로 일반 기어드 모터보다 배 이상의 수명이 보장되며 소음도 적습니다.
- 분해·조립 및 취급이 용이함
- 입·출력이 동심이며 대칭구조를 이루고 있으므로 특수공구 없이 분해·조립의 취급이 용이합니다.
- 소형·경량 및 높은 신뢰도 보장
- 유성치차에 의한 감속으로 1/1,000,000 이상의 고감속비도 소형·경량이 가능하며 컴퓨터에 의한 설계로 높은 신뢰도를 보장합니다.
-

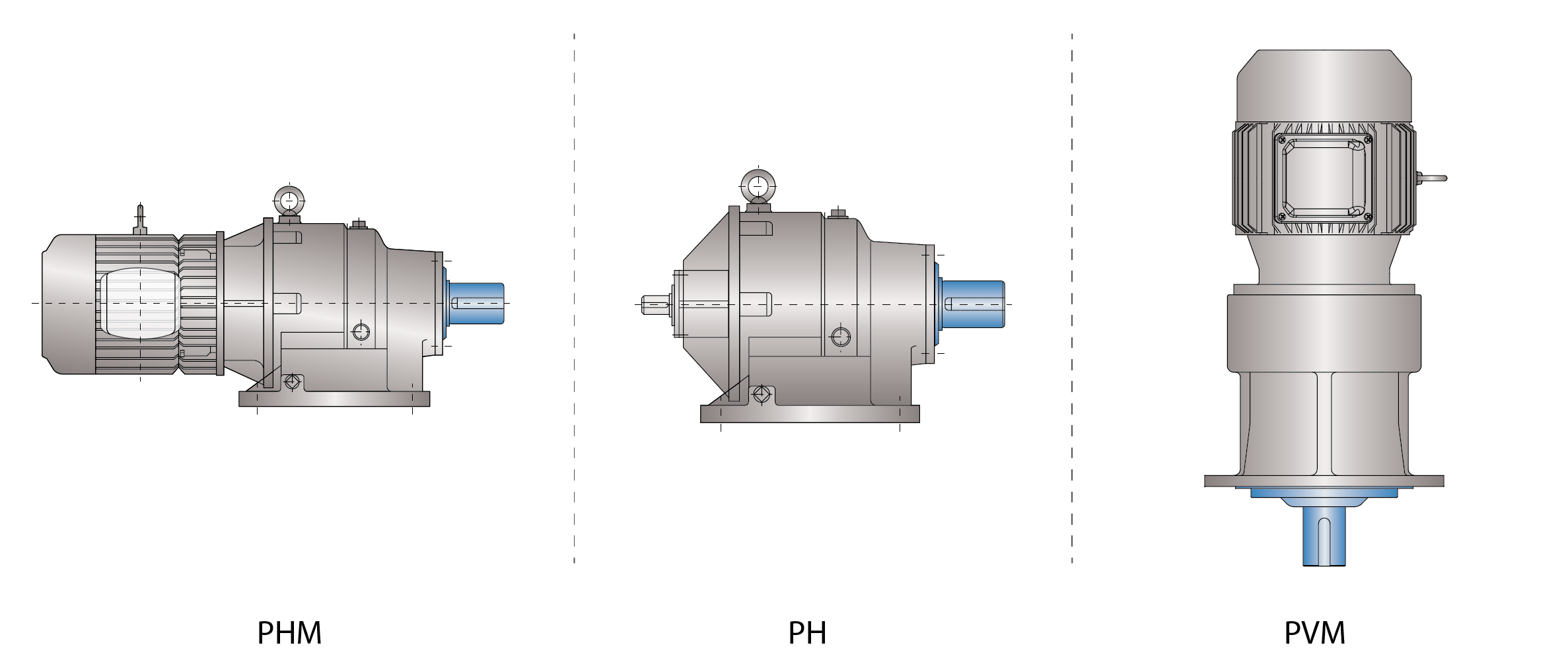

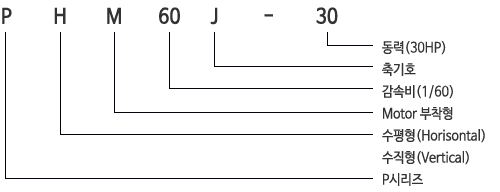

형식 TYPE 내용 감속비 PHM MOTOR
부 착 형수평형 1/5~1/∞ PVM 수직형 PH MOTOR 미부착형 (Line Power)
축기호 | A | B | C | D | E | F | G | H | I | J | L | M |
---|---|---|---|---|---|---|---|---|---|---|---|---|
토르크 | 35 | 60 | 100 | 125 | 190 | 220 | 340 | 450 | 680 | 1350 | 1750 | 2350 |
종류

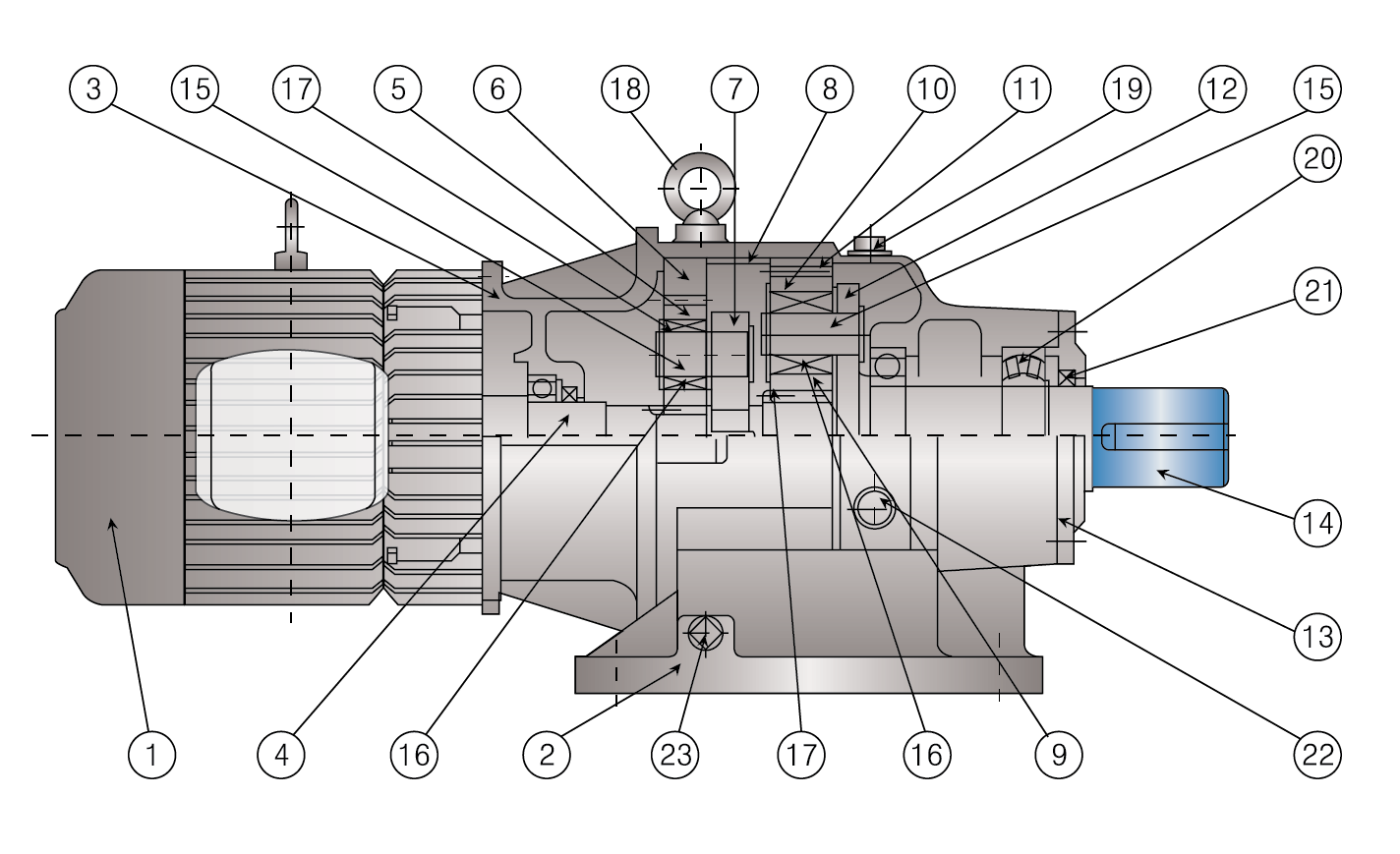

구조
NO. | NAME | NO. | NAME | NO. | NAME | NO. | NAME |
1 | 모터 | 7 | 1단 케리어 | 13 | 출력 커버 | 19 | 에어벤트 |
2 | 케이싱 | 8 | 내치차 고정링 | 14 | 출력축 | 20 | 베어링 |
3 | 모터 브라켓트 | 9 | 2단 피니언 | 15 | 유성축 | 21 | 오일씰 |
4 | 모터축 피니언 | 10 | 2단 유성치차 | 16 | 메탈 베어링 | 22 | 유면계 |
5 | 1단 유성치차 | 11 | 2단 내치차 | 17 | 유성링 | 23 | 플러그 |
6 | 1단 내치차 | 12 | 출력 케리어 | 18 | 아이볼트 |
P-SERIES / PHM SERIES

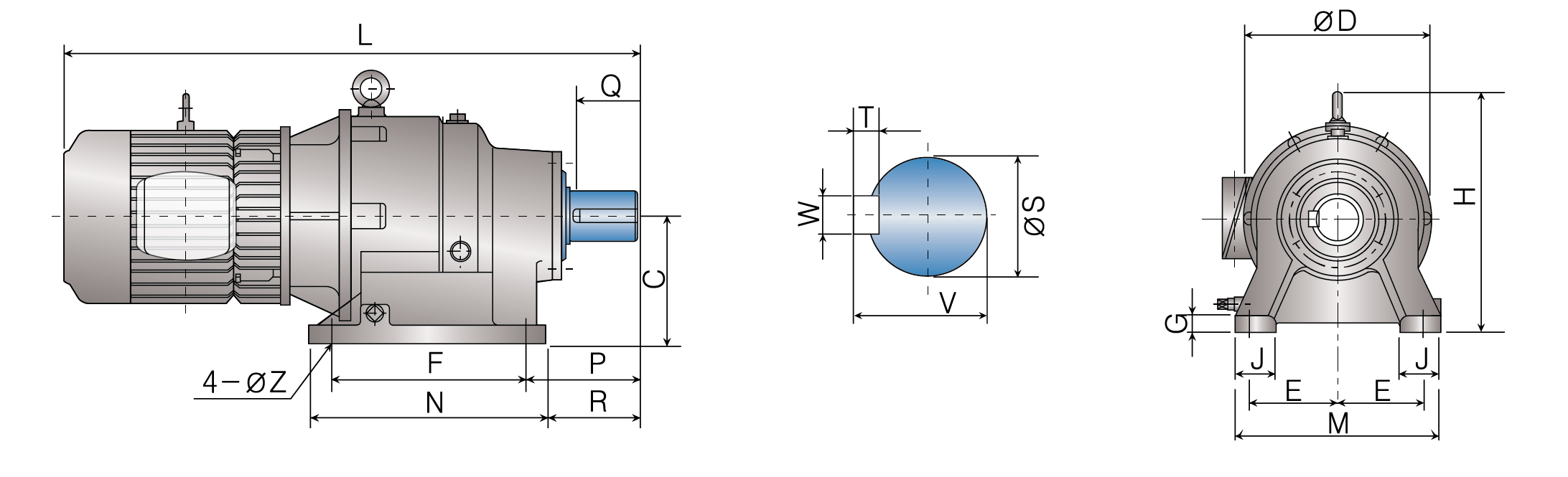

PHM 외형치수
※ 출력축경공차 Φ80 이하 : m6, Φ90 이상 : n6
감속비 | 형식 | C | D | E | F | G | H | J | L | M | N | P | R | Z | S | W | T | V | Q | 오일량 (ℓ) |
중량 (kg) |
---|
1/5 ~ 1/30 |
PHM 30-0.5 | 120 | 200 | 90 | 150 | 15 | 255 | 45 | 525 | 220 | 190 | 108 | 88 | 12 | 35 | 10 | 8 | 38 | 50 | 1.2 | 52 |
PHM 30-1 | 120 | 200 | 90 | 150 | 15 | 255 | 45 | 525 | 220 | 190 | 108 | 88 | 12 | 35 | 10 | 5 | 38 | 50 | 1.2 | 52 | |
PHM 30-2 | 120 | 200 | 90 | 150 | 15 | 255 | 45 | 570 | 220 | 190 | 108 | 88 | 12 | 35 | 10 | 8 | 38 | 50 | 1.2 | 58 | |
PHM 30-3 | 150 | 235 | 120 | 175 | 20 | 320 | 60 | 630 | 290 | 225 | 134 | 105 | 18 | 50 | 14 | 9 | 53.5 | 70 | 1.6 | 73 | |
PHM 30-5 | 150 | 235 | 120 | 175 | 20 | 320 | 60 | 650 | 290 | 225 | 134 | 105 | 18 | 50 | 14 | 9 | 53.5 | 70 | 1.6 | 78 | |
PHM 30-7.5 | 180 | 280 | 135 | 190 | 25 | 375 | 70 | 745 | 330 | 250 | 160 | 130 | 22 | 65 | 18 | 11 | 69 | 95 | 2 | 115 | |
PHM 30-10 | 180 | 280 | 135 | 190 | 25 | 375 | 70 | 785 | 330 | 250 | 160 | 130 | 22 | 65 | 18 | 11 | 69 | 95 | 2 | 128 | |
PHM 30-15 | 205 | 340 | 160 | 320 | 30 | 462 | 80 | 930 | 380 | 380 | 178 | 148 | 22 | 80 | 22 | 14 | 85 | 110 | 3 | 255 | |
PHM 30-20 | 205 | 340 | 160 | 320 | 30 | 462 | 80 | 980 | 380 | 380 | 178 | 148 | 22 | 80 | 22 | 14 | 85 | 110 | 3 | 286 | |
PHM 30-25 | 240 | 390 | 190 | 360 | 35 | 536 | 100 | 1049 | 450 | 430 | 195 | 160 | 26 | 90 | 25 | 14 | 95 | 125 | 5 | 332 | |
PHM 30-30 | 240 | 390 | 190 | 360 | 35 | 536 | 100 | 1100 | 450 | 430 | 195 | 160 | 26 | 90 | 25 | 14 | 95 | 125 | 5 | 354 | |
PHM 30-40 | 270 | 440 | 215 | 400 | 40 | 576 | 115 | 1270 | 510 | 480 | 271 | 231 | 33 | 112 | 32 | 18 | 119 | 165 | 10 | 594 | |
PHM 30-50 | 270 | 440 | 215 | 400 | 40 | 576 | 115 | 1308 | 510 | 480 | 271 | 231 | 33 | 112 | 32 | 18 | 119 | 165 | 10 | 624 | |
1/31 ~ 1/60 |
PHM 60-0.5 | 120 | 200 | 90 | 190 | 15 | 255 | 45 | 560 | 220 | 230 | 108 | 88 | 12 | 35 | 10 | 8 | 38 | 50 | 1.6 | 60 |
PHM 60-1 | 120 | 200 | 90 | 190 | 15 | 255 | 45 | 560 | 220 | 230 | 108 | 88 | 12 | 35 | 10 | 8 | 38 | 50 | 1.6 | 60 | |
PHM 60-2 | 120 | 200 | 90 | 190 | 15 | 255 | 46 | 600 | 220 | 230 | 108 | 88 | 12 | 35 | 10 | 8 | 38 | 50 | 1.6 | 74 | |
PHM 60-3 | 150 | 235 | 120 | 240 | 20 | 320 | 60 | 685 | 290 | 280 | 134 | 114 | 18 | 50 | 14 | 9 | 53.5 | 70 | 2 | 88 | |
PHM 60-5 | 150 | 235 | 120 | 240 | 20 | 320 | 60 | 695 | 290 | 280 | 134 | 114 | 18 | 50 | 14 | 9 | 53.5 | 70 | 2 | 95 | |
PHM 60-7.5 | 180 | 280 | 135 | 240 | 25 | 375 | 70 | 827 | 330 | 300 | 172 | 142 | 22 | 65 | 18 | 11 | 69 | 95 | 3 | 165 | |
PHM 60-10 | 180 | 280 | 135 | 240 | 25 | 375 | 70 | 865 | 330 | 300 | 172 | 142 | 22 | 65 | 18 | 11 | 69 | 95 | 3 | 175 | |
PHM 60-15 | 205 | 340 | 160 | 320 | 30 | 462 | 75 | 934 | 380 | 380 | 178 | 148 | 22 | 80 | 22 | 14 | 85 | 110 | 4 | 285 | |
PHM 60-20 | 205 | 340 | 160 | 320 | 30 | 462 | 75 | 1003 | 380 | 380 | 178 | 148 | 22 | 80 | 22 | 14 | 85 | 110 | 4 | 340 | |
PHM 60-25 | 240 | 390 | 190 | 360 | 35 | 536 | 100 | 1049 | 450 | 430 | 195 | 160 | 26 | 90 | 25 | 14 | 95 | 125 | 6 | 361 | |
PHM 60-30 | 240 | 390 | 190 | 360 | 35 | 536 | 100 | 1100 | 450 | 430 | 195 | 160 | 26 | 90 | 25 | 14 | 95 | 125 | 6 | 370 | |
PHM 60-40 | 270 | 440 | 215 | 400 | 40 | 576 | 115 | 1157 | 510 | 480 | 271 | 231 | 33 | 112 | 32 | 18 | 119 | 165 | 10 | 682 | |
1/61 ~ 1/90 |
PHM 90-0.5 | 120 | 200 | 90 | 190 | 15 | 255 | 45 | 560 | 220 | 230 | 271 | 88 | 12 | 35 | 10 | 8 | 38 | 50 | 1.6 | 60 |
PHM 90-1 | 120 | 200 | 90 | 190 | 15 | 255 | 45 | 560 | 220 | 230 | 108 | 88 | 12 | 35 | 10 | 8 | 38 | 50 | 1.6 | 60 | |
PHM 90-2 | 150 | 235 | 120 | 240 | 20 | 320 | 60 | 670 | 290 | 280 | 134 | 114 | 18 | 50 | 14 | 9 | 53.5 | 70 | 2 | 82 | |
PHM 90-3 | 150 | 235 | 120 | 240 | 20 | 320 | 60 | 685 | 290 | 280 | 134 | 114 | 18 | 50 | 14 | 9 | 53.5 | 70 | 2 | 88 | |
PHM 90-5 | 180 | 280 | 135 | 240 | 25 | 375 | 70 | 805 | 330 | 330 | 172 | 142 | 22 | 65 | 18 | 11 | 69 | 95 | 3 | 145 | |
PHM 90-7.5 | 180 | 280 | 135 | 240 | 25 | 375 | 70 | 827 | 330 | 300 | 172 | 142 | 22 | 65 | 18 | 11 | 69 | 95 | 3 | 165 | |
PHM 90-10 | 205 | 340 | 160 | 320 | 30 | 462 | 80 | 930 | 380 | 380 | 178 | 148 | 22 | 80 | 22 | 14 | 85 | 110 | 3 | 255 | |
PHM 90-15 | 205 | 340 | 160 | 320 | 30 | 462 | 80 | 980 | 380 | 380 | 178 | 148 | 22 | 80 | 22 | 14 | 85 | 110 | 3 | 286 | |
PHM 90-20 | 240 | 390 | 190 | 360 | 35 | 536 | 100 | 1049 | 450 | 430 | 195 | 160 | 26 | 90 | 25 | 14 | 95 | 125 | 5 | 332 | |
PHM 90-25 | 240 | 390 | 190 | 360 | 35 | 536 | 100 | 1100 | 450 | 430 | 195 | 160 | 26 | 90 | 25 | 14 | 95 | 125 | 5 | 354 | |
PHM 90-30 | 270 | 440 | 215 | 400 | 40 | 576 | 115 | 1270 | 510 | 480 | 271 | 231 | 33 | 112 | 32 | 18 | 119 | 165 | 10 | 594 | |
PHM 90-40 | 270 | 440 | 215 | 400 | 40 | 576 | 115 | 1308 | 510 | 480 | 271 | 231 | 33 | 112 | 32 | 18 | 119 | 165 | 10 | 624 | |
1/91 ~ 1/120 |
PHM 120-0.5 | 150 | 235 | 120 | 240 | 20 | 320 | 60 | 645 | 290 | 280 | 134 | 114 | 18 | 50 | 14 | 9 | 53.5 | 70 | 2.2 | 82 |
PHM 120-1 | 150 | 235 | 120 | 240 | 20 | 320 | 60 | 645 | 290 | 280 | 134 | 114 | 18 | 50 | 14 | 9 | 53.5 | 70 | 2.2 | 82 | |
PHM 120-2 | 150 | 235 | 120 | 240 | 20 | 320 | 60 | 665 | 290 | 280 | 134 | 114 | 18 | 50 | 14 | 9 | 53.5 | 70 | 2.2 | 105 | |
PHM 120-3 | 180 | 280 | 135 | 240 | 25 | 375 | 70 | 799 | 330 | 300 | 172 | 142 | 22 | 65 | 18 | 11 | 69 | 95 | 3.2 | 150 | |
PHM 120-5 | 180 | 280 | 135 | 240 | 25 | 375 | 70 | 799 | 330 | 300 | 172 | 142 | 22 | 65 | 18 | 11 | 69 | 95 | 3.2 | 214 | |
PHM 120-7.5 | 205 | 340 | 160 | 320 | 30 | 462 | 75 | 894 | 380 | 380 | 178 | 148 | 22 | 80 | 22 | 14 | 85 | 110 | 4.3 | 241 | |
PHM 120-10 | 205 | 340 | 160 | 320 | 30 | 462 | 75 | 894 | 380 | 380 | 178 | 148 | 22 | 80 | 22 | 14 | 85 | 110 | 4.3 | 318 | |
PHM 120-15 | 240 | 390 | 190 | 360 | 35 | 536 | 100 | 979 | 450 | 430 | 195 | 160 | 26 | 90 | 25 | 14 | 95 | 125 | 6.8 | 465 | |
PHM 120-20 | 240 | 390 | 190 | 360 | 35 | 536 | 100 | 1017 | 450 | 430 | 195 | 160 | 26 | 90 | 25 | 14 | 95 | 125 | 6.8 | 515 | |
PHM 120-25 | 270 | 440 | 215 | 400 | 40 | 576 | 115 | 1212 | 510 | 480 | 271 | 231 | 33 | 112 | 32 | 18 | 119 | 165 | 12 | 820 | |
PHM 120-30 | 270 | 440 | 215 | 400 | 40 | 576 | 115 | 1256 | 510 | 480 | 271 | 231 | 33 | 112 | 32 | 18 | 119 | 165 | 12 | 850 | |
1/121 ~ 1/150 |
PHM 150-0.5 | 150 | 235 | 120 | 240 | 20 | 320 | 60 | 645 | 290 | 280 | 134 | 114 | 18 | 50 | 14 | 9 | 53.5 | 70 | 2.2 | 82 |
PHM 150-1 | 150 | 235 | 120 | 240 | 20 | 320 | 60 | 645 | 290 | 280 | 134 | 114 | 18 | 50 | 14 | 9 | 53.5 | 70 | 2.2 | 82 | |
PHM 150-2 | 150 | 235 | 120 | 240 | 20 | 320 | 60 | 665 | 290 | 280 | 134 | 114 | 18 | 50 | 14 | 9 | 53.5 | 70 | 2.2 | 133 | |
PHM 150-3 | 180 | 280 | 135 | 240 | 25 | 375 | 70 | 799 | 330 | 300 | 172 | 142 | 22 | 65 | 18 | 11 | 69 | 95 | 3.2 | 151 | |
PHM 150-5 | 180 | 280 | 135 | 240 | 25 | 375 | 70 | 799 | 330 | 300 | 172 | 142 | 22 | 65 | 18 | 11 | 69 | 95 | 3.2 | 214 | |
PHM 150-7.5 | 205 | 340 | 160 | 320 | 30 | 462 | 75 | 894 | 380 | 380 | 178 | 148 | 22 | 80 | 22 | 14 | 85 | 110 | 4.3 | 310 | |
PHM 150-10 | 205 | 340 | 160 | 320 | 30 | 462 | 75 | 894 | 380 | 380 | 178 | 148 | 22 | 80 | 22 | 14 | 85 | 110 | 4.3 | 318 | |
PHM 150-15 | 240 | 390 | 190 | 360 | 35 | 536 | 100 | 979 | 450 | 430 | 195 | 160 | 26 | 90 | 25 | 14 | 95 | 125 | 6.8 | 634 | |
PHM 150-20 | 240 | 390 | 190 | 360 | 35 | 536 | 100 | 1017 | 450 | 430 | 195 | 160 | 26 | 90 | 25 | 14 | 95 | 125 | 6.8 | 710 | |
PHM 150-25 | 270 | 440 | 215 | 400 | 40 | 576 | 115 | 1212 | 510 | 480 | 271 | 231 | 33 | 112 | 32 | 18 | 119 | 165 | 12 | 810 | |
PHM 150-30 | 270 | 440 | 215 | 400 | 40 | 576 | 115 | 1256 | 510 | 480 | 271 | 231 | 33 | 112 | 32 | 18 | 119 | 165 | 12 | 830 | |
1/151 ~ 1/180 |
PHM 180-0.5 | 150 | 235 | 120 | 240 | 20 | 320 | 60 | 645 | 290 | 280 | 134 | 114 | 18 | 50 | 14 | 9 | 53.5 | 70 | 2.2 | 95 |
PHM 180-1 | 150 | 235 | 120 | 240 | 20 | 320 | 60 | 645 | 290 | 280 | 134 | 114 | 18 | 50 | 14 | 9 | 53.5 | 70 | 2.2 | 95 | |
PHM 180-2 | 180 | 280 | 135 | 240 | 25 | 375 | 70 | 797 | 330 | 300 | 172 | 142 | 22 | 65 | 18 | 11 | 69 | 95 | 3.2 | 133 | |
PHM 180-3 | 180 | 280 | 135 | 240 | 25 | 375 | 70 | 797 | 330 | 300 | 172 | 142 | 22 | 65 | 18 | 11 | 69 | 95 | 3.2 | 211 | |
PHM 180-5 | 205 | 340 | 160 | 320 | 30 | 462 | 75 | 894 | 380 | 380 | 178 | 148 | 22 | 80 | 22 | 14 | 85 | 110 | 4.3 | 215 | |
PHM 180-7.5 | 205 | 340 | 160 | 320 | 30 | 462 | 75 | 936 | 380 | 380 | 178 | 148 | 22 | 80 | 22 | 14 | 85 | 110 | 4.3 | 310 | |
PHM 180-10 | 240 | 390 | 190 | 360 | 34 | 536 | 100 | 1017 | 450 | 430 | 195 | 160 | 26 | 90 | 25 | 14 | 95 | 125 | 6.8 | 583 | |
PHM 180-15 | 270 | 440 | 215 | 400 | 40 | 576 | 115 | 1212 | 510 | 480 | 271 | 231 | 33 | 112 | 32 | 18 | 119 | 165 | 12 | 635 | |
PHM 180-20 | 270 | 440 | 215 | 400 | 40 | 576 | 115 | 1212 | 510 | 480 | 271 | 231 | 33 | 112 | 32 | 18 | 119 | 165 | 12 | 820 | |
1/181 ~ 1/240 |
PHM 240-0.5 | 150 | 235 | 120 | 240 | 20 | 320 | 60 | 645 | 290 | 280 | 134 | 114 | 18 | 50 | 14 | 9 | 53.5 | 70 | 2.2 | 82 |
PHM 240-1 | 150 | 235 | 120 | 240 | 20 | 320 | 60 | 645 | 290 | 280 | 134 | 114 | 18 | 50 | 14 | 9 | 53.5 | 70 | 2.2 | 96 | |
PHM 240-2 | 180 | 280 | 135 | 240 | 25 | 375 | 70 | 797 | 330 | 300 | 172 | 142 | 22 | 65 | 18 | 11 | 69 | 95 | 3.2 | 135 | |
PHM 240-3 | 205 | 340 | 160 | 320 | 30 | 462 | 75 | 869 | 380 | 380 | 178 | 148 | 22 | 80 | 22 | 14 | 85 | 110 | 4.3 | 211 | |
PHM 240-5 | 205 | 340 | 160 | 320 | 30 | 462 | 75 | 869 | 380 | 380 | 178 | 148 | 22 | 80 | 22 | 14 | 85 | 110 | 4.3 | 283 | |
PHM 240-7.5 | 240 | 390 | 160 | 360 | 35 | 536 | 100 | 910 | 450 | 430 | 195 | 160 | 26 | 90 | 25 | 14 | 95 | 125 | 6.8 | 576 | |
PHM 240-10 | 270 | 440 | 215 | 400 | 40 | 576 | 115 | 1140 | 510 | 480 | 271 | 231 | 33 | 112 | 32 | 18 | 119 | 165 | 12 | 645 | |
PHM 240-15 | 270 | 440 | 215 | 400 | 40 | 576 | 115 | 1035 | 510 | 480 | 271 | 231 | 33 | 112 | 32 | 18 | 119 | 165 | 12 | 820 | |
1/241 ~ 1/320 |
PHM 320-0.5 | 150 | 235 | 120 | 240 | 20 | 320 | 60 | 645 | 290 | 280 | 134 | 114 | 18 | 50 | 14 | 9 | 53.5 | 70 | 2.2 | 93 |
PHM 320-1 | 180 | 280 | 135 | 240 | 25 | 375 | 70 | 719 | 330 | 300 | 172 | 142 | 22 | 65 | 18 | 11 | 69 | 95 | 3.2 | 130 | |
PHM 320-2 | 180 | 280 | 135 | 240 | 25 | 375 | 70 | 791 | 330 | 300 | 172 | 142 | 22 | 65 | 18 | 11 | 69 | 95 | 3.2 | 196 | |
PHM 320-3 | 205 | 340 | 160 | 320 | 30 | 462 | 75 | 869 | 380 | 380 | 178 | 148 | 22 | 80 | 22 | 14 | 85 | 110 | 4.3 | 211 | |
PHM 320-5 | 240 | 390 | 160 | 360 | 35 | 536 | 100 | 937 | 450 | 430 | 195 | 160 | 26 | 90 | 25 | 14 | 95 | 125 | 6.8 | 283 | |
PHM 320-7.5 | 240 | 390 | 190 | 360 | 35 | 536 | 100 | 987 | 450 | 430 | 195 | 160 | 26 | 90 | 25 | 14 | 95 | 125 | 6.8 | 576 | |
PHM 320-10 | 270 | 440 | 215 | 400 | 40 | 576 | 115 | 1102 | 510 | 480 | 271 | 231 | 33 | 112 | 32 | 18 | 119 | 165 | 12 | 660 | |
1/321 ~ 1/470 |
PHM 470-0.5 | 150 | 235 | 120 | 240 | 20 | 320 | 60 | 645 | 290 | 280 | 134 | 114 | 18 | 50 | 14 | 9 | 53.5 | 70 | 2.2 | 94 |
PHM 470-1 | 180 | 280 | 135 | 240 | 25 | 375 | 70 | 717 | 330 | 300 | 172 | 142 | 22 | 65 | 18 | 11 | 69 | 95 | 3.2 | 130 | |
PHM 470-2 | 205 | 340 | 160 | 320 | 30 | 462 | 75 | 867 | 380 | 380 | 178 | 148 | 22 | 80 | 22 | 14 | 85 | 110 | 4.3 | 196 | |
PHM 470-3 | 240 | 390 | 190 | 360 | 35 | 536 | 100 | 912 | 450 | 430 | 195 | 160 | 26 | 90 | 25 | 14 | 95 | 125 | 6.8 | 280 | |
PHM 470-5 | 240 | 390 | 190 | 360 | 35 | 536 | 100 | 960 | 450 | 430 | 195 | 160 | 26 | 90 | 25 | 14 | 95 | 125 | 6.8 | 548 | |
PHM 470-7.5 | 270 | 440 | 215 | 400 | 40 | 576 | 115 | 1102 | 510 | 480 | 271 | 231 | 33 | 112 | 32 | 18 | 119 | 165 | 12 | 645 | |
PHM 470-10 | 270 | 440 | 215 | 400 | 40 | 576 | 115 | 1140 | 510 | 480 | 271 | 231 | 33 | 112 | 32 | 18 | 119 | 165 | 12 | 660 | |
1/471 ~ 1/600 |
PHM 600-0.5 | 180 | 280 | 135 | 240 | 25 | 375 | 70 | 717 | 330 | 300 | 172 | 142 | 22 | 65 | 18 | 11 | 69 | 95 | 3.2 | 130 |
PHM 600-1 | 205 | 340 | 160 | 320 | 30 | 462 | 75 | 787 | 380 | 380 | 178 | 148 | 22 | 80 | 22 | 14 | 85 | 110 | 4.3 | 193 | |
PHM 600-2 | 240 | 390 | 190 | 360 | 35 | 536 | 100 | 910 | 450 | 430 | 195 | 160 | 26 | 90 | 25 | 14 | 95 | 125 | 6.8 | 263 | |
PHM 600-3 | 240 | 390 | 190 | 360 | 35 | 536 | 100 | 979 | 450 | 430 | 195 | 160 | 26 | 90 | 25 | 14 | 95 | 125 | 6.8 | 576 | |
PHM 600-5 | 270 | 440 | 215 | 400 | 40 | 576 | 115 | 1060 | 510 | 480 | 271 | 231 | 33 | 112 | 32 | 18 | 119 | 165 | 12 | 626 | |
PHM 600-7.5 | 270 | 440 | 215 | 400 | 40 | 576 | 115 | 1060 | 510 | 480 | 271 | 231 | 33 | 112 | 32 | 18 | 119 | 165 | 12 | 645 |

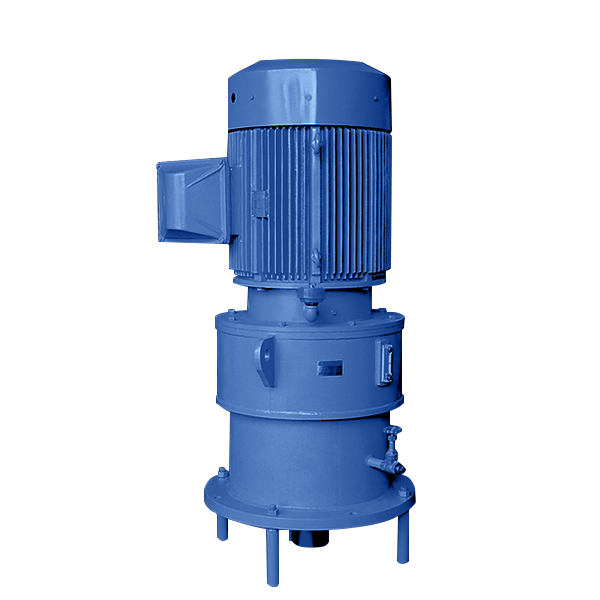

P-SERIES / PVM SERIES

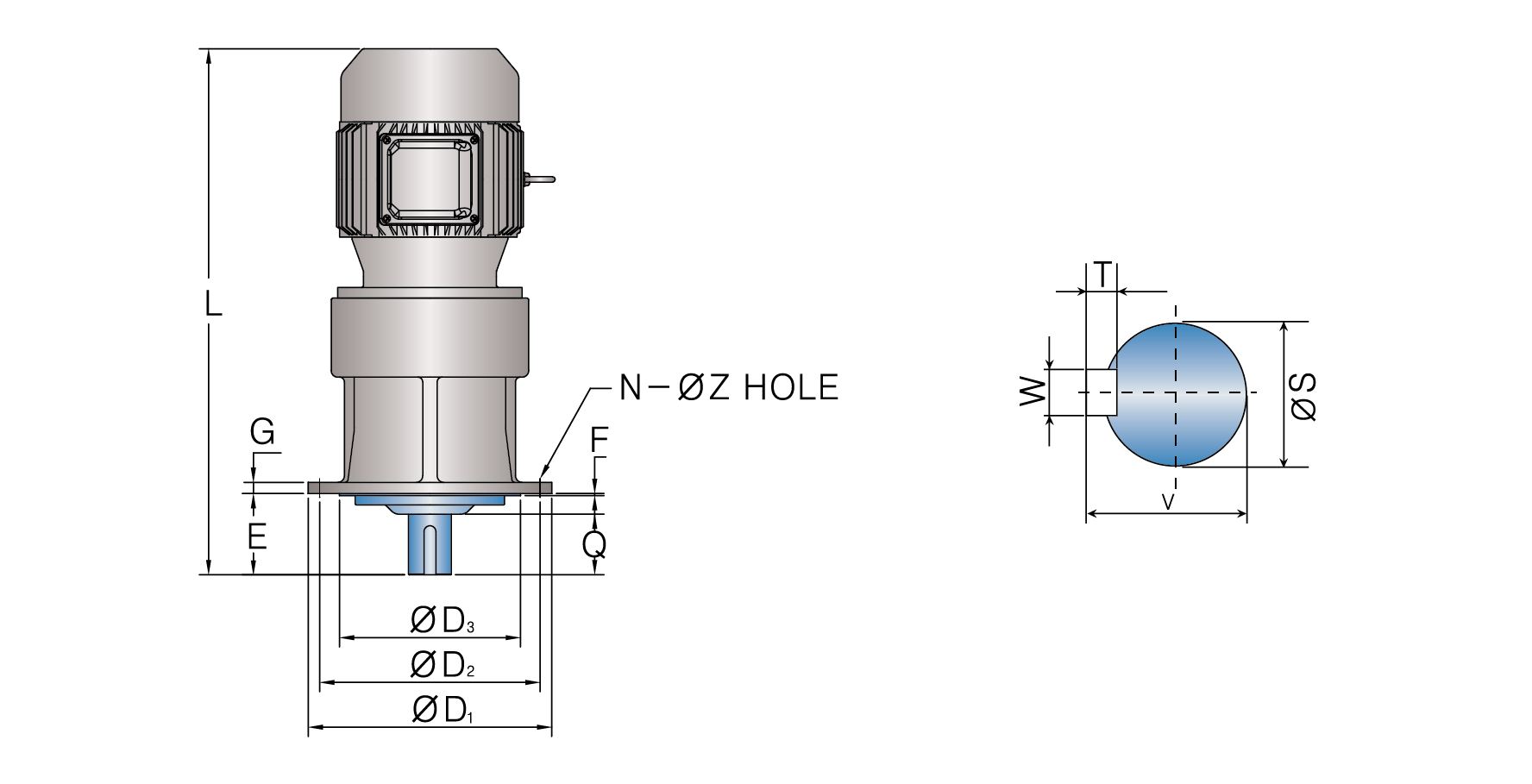

PVM 외형치수
※ 출력축경공차 Φ80 이하 : m6, Φ90 이상 : n6
감속비 | 형식 | D1 | D2 | D3 | E | F | G | L | N | Z | S | W | T | Y | Q | 오일량 (ℓ) |
중량 (㎏) |
1/5 ~ 1/30 |
PVM 30-0.5 | 215 | 185 | 150 | 85 | 3 | 12 | 535 | 4 | 12 | 35 | 10 | 8 | 38 | 50 | 1.3 | 52 |
PVM 30-1 | 215 | 185 | 150 | 85 | 3 | 12 | 535 | 4 | 12 | 35 | 10 | 8 | 38 | 50 | 1.3 | 52 | |
PVM 30-2 | 215 | 185 | 150 | 85 | 3 | 12 | 575 | 4 | 12 | 35 | 10 | 8 | 38 | 50 | 1.3 | 56 | |
PVM 30-3 | 315 | 275 | 230 | 110 | 5 | 16 | 701 | 6 | 14 | 50 | 14 | 9 | 53.5 | 70 | 3.3 | 102 | |
PVM 30-5 | 315 | 275 | 230 | 110 | 5 | 16 | 708 | 6 | 14 | 50 | 14 | 9 | 53.5 | 80 | 3.3 | 110 | |
PVM 30-7.5 | 370 | 330 | 275 | 140 | 5 | 16 | 833 | 6 | 14 | 65 | 18 | 11 | 69 | 95 | 5.5 | 175 | |
PVM 30-10 | 370 | 330 | 275 | 140 | 5 | 16 | 883 | 6 | 14 | 65 | 18 | 22 | 69 | 95 | 5.5 | 185 | |
PVM 30-15 | 440 | 395 | 340 | 155 | 5 | 20 | 951 | 6 | 18 | 80 | 22 | 14 | 85 | 110 | 10 | 246 | |
PVM 30-20 | 440 | 395 | 340 | 155 | 5 | 20 | 1020 | 6 | 18 | 80 | 22 | 14 | 85 | 110 | 10 | 301 | |
PVM 30-25 | 495 | 445 | 390 | 170 | 5 | 20 | 1066 | 6 | 18 | 90 | 25 | 14 | 95 | 125 | 15 | 362 | |
PVM 30-30 | 495 | 445 | 390 | 170 | 5 | 20 | 1110 | 6 | 18 | 90 | 25 | 14 | 95 | 125 | 15 | 372 | |
PVM 30-40 | 560 | 510 | 455 | 215 | 8 | 20 | 1228 | 8 | 22 | 112 | 32 | 18 | 119 | 165 | 23 | 621 | |
PVM 30-50 | 560 | 510 | 455 | 215 | 8 | 20 | 1266 | 8 | 22 | 112 | 32 | 18 | 119 | 165 | 23 | 630 | |
1/31 ~ 1/60 |
PVM 60-0.5 | 215 | 185 | 150 | 85 | 3 | 12 | 435 | 4 | 12 | 35 | 10 | 8 | 38 | 50 | 1.3 | 52 |
PVM 60-1 | 215 | 185 | 150 | 85 | 3 | 12 | 435 | 4 | 12 | 35 | 10 | 8 | 38 | 50 | 1.3 | 52 | |
PVM 60-2 | 215 | 185 | 150 | 85 | 3 | 12 | 475 | 4 | 12 | 35 | 10 | 8 | 38 | 50 | 1.3 | 56 | |
PVM 60-3 | 315 | 275 | 230 | 110 | 5 | 16 | 701 | 6 | 14 | 50 | 14 | 9 | 53.5 | 70 | 3.3 | 99 | |
PVM 60-5 | 315 | 275 | 230 | 110 | 5 | 16 | 708 | 6 | 14 | 50 | 14 | 9 | 53.5 | 70 | 3.3 | 122 | |
PVM 60-7.5 | 370 | 330 | 275 | 140 | 5 | 16 | 802 | 6 | 14 | 65 | 18 | 11 | 69 | 95 | 5.5 | 150 | |
PVM 60-10 | 370 | 330 | 275 | 140 | 5 | 16 | 845 | 6 | 14 | 65 | 18 | 22 | 69 | 95 | 5.5 | 180 | |
PVM 60-15 | 440 | 385 | 340 | 155 | 5 | 20 | 913 | 6 | 18 | 80 | 22 | 14 | 85 | 110 | 10 | 236 | |
PVM 60-20 | 440 | 395 | 340 | 155 | 5 | 20 | 951 | 6 | 18 | 80 | 22 | 14 | 85 | 110 | 10 | 251 | |
PVM 60-25 | 495 | 445 | 390 | 170 | 5 | 20 | 1110 | 6 | 18 | 90 | 25 | 14 | 95 | 125 | 15 | 387 | |
PVM 60-30 | 495 | 445 | 390 | 170 | 5 | 20 | 1210 | 6 | 18 | 90 | 25 | 14 | 95 | 125 | 15 | 438 | |
PVM 60-40 | 560 | 510 | 455 | 215 | 8 | 20 | 1290 | 8 | 22 | 112 | 32 | 18 | 119 | 165 | 25 | 712 | |
1/61 ~ 1/90 |
PVM 90-0.5 | 215 | 185 | 150 | 85 | 3 | 12 | 535 | 4 | 12 | 35 | 10 | 8 | 38 | 50 | 1.3 | 52 |
PVM 90-1 | 215 | 185 | 150 | 85 | 3 | 12 | 535 | 4 | 12 | 35 | 10 | 8 | 38 | 50 | 1.3 | 52 | |
PVM 90-2 | 315 | 275 | 230 | 110 | 5 | 16 | 725 | 6 | 14 | 50 | 14 | 9 | 53.5 | 70 | 4 | 110 | |
PVM 90-3 | 315 | 275 | 230 | 110 | 5 | 16 | 725 | 6 | 14 | 50 | 14 | 9 | 53.5 | 70 | 4 | 164 | |
PVM 90-5 | 370 | 275 | 275 | 140 | 5 | 16 | 809 | 6 | 14 | 65 | 18 | 11 | 69 | 95 | 6.2 | 234 | |
PVM 90-7.5 | 370 | 330 | 275 | 140 | 5 | 16 | 809 | 6 | 14 | 65 | 18 | 11 | 69 | 95 | 6.2 | 234 | |
PVM 90-10 | 440 | 330 | 340 | 155 | 5 | 20 | 904 | 6 | 18 | 80 | 22 | 14 | 85 | 110 | 13 | 349 | |
PVM 90-15 | 440 | 395 | 340 | 155 | 5 | 20 | 904 | 6 | 18 | 80 | 22 | 14 | 85 | 110 | 13 | 349 | |
PVM 90-20 | 495 | 445 | 390 | 170 | 5 | 20 | 989 | 6 | 18 | 90 | 25 | 14 | 95 | 125 | 18 | 672 | |
PVM 90-25 | 495 | 445 | 390 | 170 | 5 | 20 | 989 | 6 | 18 | 90 | 25 | 14 | 95 | 125 | 18 | 672 | |
PVM 90-30 | 560 | 510 | 455 | 215 | 8 | 20 | 1242 | 8 | 22 | 112 | 32 | 18 | 119 | 165 | 27 | 1020 | |
PVM 90-40 | 560 | 510 | 455 | 215 | 8 | 20 | 1242 | 8 | 22 | 112 | 32 | 18 | 119 | 165 | 27 | 1020 | |
1/91 ~ 1/120 |
PVM 120-0.5 | 315 | 275 | 230 | 110 | 5 | 16 | 640 | 6 | 14 | 50 | 14 | 9 | 53.5 | 70 | 4 | 87 |
PVM 120-1 | 315 | 275 | 230 | 110 | 5 | 16 | 640 | 6 | 14 | 50 | 14 | 9 | 53.5 | 70 | 4 | 87 | |
PVM 120-2 | 315 | 275 | 230 | 110 | 5 | 16 | 640 | 6 | 14 | 50 | 14 | 9 | 53.5 | 70 | 4 | 115 | |
PVM 120-3 | 370 | 330 | 275 | 140 | 5 | 16 | 717 | 6 | 14 | 65 | 18 | 11 | 69 | 95 | 6.2 | 126 | |
PVM 120-5 | 370 | 330 | 275 | 140 | 5 | 16 | 727 | 6 | 14 | 65 | 18 | 11 | 69 | 95 | 6.2 | 134 | |
PVM 120-7.5 | 440 | 395 | 340 | 155 | 5 | 20 | 867 | 6 | 18 | 80 | 22 | 14 | 85 | 110 | 13 | 150 | |
PVM 120-10 | 440 | 395 | 340 | 155 | 5 | 20 | 879 | 6 | 18 | 80 | 22 | 14 | 85 | 110 | 13 | 185 | |
PVM 120-15 | 495 | 445 | 390 | 170 | 5 | 20 | 947 | 6 | 18 | 90 | 25 | 14 | 95 | 125 | 18 | 242 | |
PVM 120-20 | 495 | 445 | 390 | 170 | 5 | 20 | 989 | 6 | 18 | 90 | 25 | 14 | 95 | 125 | 18 | 316 | |
PVM 120-25 | 560 | 510 | 455 | 215 | 8 | 20 | 1150 | 8 | 22 | 112 | 32 | 18 | 119 | 165 | 27 | 630 | |
PVM 120-30 | 560 | 510 | 455 | 215 | 8 | 20 | 1242 | 8 | 22 | 112 | 32 | 18 | 119 | 165 | 27 | 716 | |
1/121 ~ 1/150 |
PVM 150-0.5 | 315 | 275 | 230 | 110 | 5 | 16 | 645 | 6 | 14 | 50 | 14 | 9 | 53.5 | 70 | 4 | 87 |
PVM 150-1 | 315 | 275 | 230 | 110 | 5 | 16 | 645 | 6 | 14 | 50 | 14 | 9 | 53.5 | 70 | 4 | 87 | |
PVM 150-2 | 315 | 275 | 230 | 110 | 5 | 16 | 645 | 6 | 14 | 50 | 14 | 9 | 53.5 | 70 | 4 | 115 | |
PVM 150-3 | 370 | 330 | 275 | 140 | 5 | 16 | 717 | 6 | 14 | 65 | 18 | 11 | 69 | 95 | 6.2 | 126 | |
PVM 150-5 | 370 | 330 | 275 | 140 | 5 | 16 | 717 | 6 | 14 | 65 | 18 | 11 | 69 | 95 | 6.2 | 126 | |
PVM 150-7.5 | 440 | 395 | 340 | 155 | 5 | 20 | 867 | 6 | 18 | 80 | 22 | 14 | 85 | 110 | 13 | 185 | |
PVM 150-10 | 440 | 395 | 340 | 155 | 5 | 20 | 879 | 6 | 18 | 80 | 22 | 14 | 85 | 110 | 13 | 242 | |
PVM 150-15 | 495 | 445 | 390 | 170 | 5 | 20 | 947 | 6 | 18 | 90 | 25 | 14 | 95 | 125 | 18 | 316 | |
PVM 150-20 | 495 | 445 | 390 | 170 | 5 | 20 | 989 | 6 | 18 | 90 | 25 | 14 | 95 | 125 | 18 | 365 | |
PVM 150-25 | 560 | 510 | 445 | 215 | 8 | 20 | 1150 | 8 | 22 | 112 | 32 | 18 | 119 | 165 | 27 | 664 | |
PVM 150-30 | 560 | 510 | 445 | 215 | 8 | 20 | 1242 | 8 | 22 | 112 | 32 | 18 | 119 | 165 | 27 | 750 | |
1/151 ~ 1/180 |
PVM 180-0.5 | 315 | 275 | 230 | 110 | 5 | 16 | 645 | 6 | 14 | 50 | 14 | 9 | 53.5 | 70 | 4 | 87 |
PVM 180-1 | 315 | 275 | 230 | 110 | 5 | 16 | 645 | 6 | 14 | 50 | 14 | 9 | 53.5 | 70 | 4 | 87 | |
PVM 180-2 | 370 | 330 | 275 | 140 | 5 | 16 | 640 | 6 | 14 | 65 | 18 | 11 | 69 | 95 | 6.2 | 134 | |
PVM 180-3 | 370 | 330 | 275 | 140 | 5 | 16 | 717 | 6 | 14 | 65 | 18 | 11 | 69 | 95 | 6.2 | 165 | |
PVM 180-5 | 440 | 395 | 340 | 155 | 5 | 20 | 867 | 6 | 18 | 80 | 22 | 14 | 85 | 110 | 13 | 232 | |
PVM 180-7.5 | 440 | 395 | 340 | 155 | 5 | 20 | 867 | 6 | 18 | 80 | 22 | 14 | 85 | 110 | 13 | 342 | |
PVM 180-10 | 495 | 445 | 390 | 170 | 5 | 20 | 922 | 6 | 18 | 90 | 25 | 14 | 95 | 125 | 18 | 365 | |
PVM 180-15 | 560 | 510 | 455 | 215 | 8 | 20 | 1035 | 8 | 22 | 112 | 32 | 18 | 119 | 165 | 27 | 613 | |
PVM 180-20 | 560 | 510 | 455 | 215 | 8 | 20 | 1060 | 8 | 22 | 112 | 32 | 18 | 119 | 165 | 27 | 666 | |
1/181 ~ 1/240 |
PVM 240-0.5 | 315 | 275 | 230 | 110 | 5 | 16 | 645 | 6 | 14 | 50 | 14 | 9 | 53.5 | 70 | 4 | 98 |
PVM 240-1 | 315 | 275 | 230 | 110 | 5 | 16 | 645 | 6 | 14 | 50 | 14 | 9 | 53.5 | 70 | 4 | 120 | |
PVM 240-2 | 370 | 330 | 275 | 140 | 5 | 16 | 797 | 6 | 14 | 65 | 18 | 11 | 69 | 95 | 6.2 | 150 | |
PVM 240-3 | 440 | 395 | 340 | 155 | 5 | 20 | 904 | 6 | 18 | 80 | 22 | 14 | 85 | 110 | 13 | 230 | |
PVM 240-5 | 440 | 395 | 340 | 155 | 5 | 20 | 904 | 6 | 18 | 80 | 22 | 14 | 85 | 110 | 13 | 242 | |
PVM 240-7.5 | 495 | 445 | 390 | 170 | 5 | 20 | 989 | 6 | 18 | 90 | 25 | 14 | 95 | 125 | 18 | 607 | |
PVM 240-10 | 560 | 510 | 455 | 215 | 8 | 20 | 1112 | 8 | 22 | 112 | 32 | 18 | 119 | 165 | 27 | 610 | |
PVM 240-15 | 560 | 510 | 455 | 215 | 8 | 20 | 1242 | 8 | 22 | 112 | 32 | 18 | 119 | 165 | 27 | 730 | |
1/241 ~ 1/320 |
PVM 320-0.5 | 315 | 275 | 230 | 110 | 5 | 16 | 645 | 6 | 14 | 50 | 14 | 9 | 53.5 | 70 | 4 | 110 |
PVM 320-1 | 370 | 330 | 275 | 140 | 5 | 16 | 717 | 6 | 14 | 65 | 18 | 11 | 69 | 95 | 6.2 | 147 | |
PVM 320-2 | 370 | 330 | 275 | 140 | 5 | 16 | 809 | 6 | 14 | 65 | 18 | 11 | 69 | 95 | 6.2 | 168 | |
PVM 320-3 | 440 | 395 | 340 | 155 | 5 | 20 | 879 | 6 | 18 | 80 | 22 | 14 | 85 | 110 | 13 | 234 | |
PVM 320-5 | 495 | 445 | 390 | 170 | 5 | 20 | 922 | 6 | 18 | 90 | 25 | 14 | 95 | 125 | 18 | 510 | |
PVM 320-7.5 | 495 | 510 | 390 | 170 | 5 | 20 | 922 | 6 | 18 | 90 | 25 | 14 | 95 | 125 | 18 | 630 | |
PVM 320-10 | 560 | 510 | 455 | 215 | 8 | 20 | 1060 | 8 | 22 | 112 | 32 | 18 | 119 | 165 | 27 | 750 | |
1/321 ~ 1/470 |
PVM 470-0.5 | 315 | 275 | 230 | 110 | 5 | 16 | 645 | 6 | 14 | 50 | 14 | 9 | 53.5 | 95 | 4 | 120 |
PVM 470-1 | 370 | 330 | 275 | 140 | 5 | 16 | 717 | 6 | 14 | 65 | 18 | 11 | 69 | 95 | 6.2 | 147 | |
PVM 470-2 | 440 | 395 | 340 | 155 | 5 | 20 | 956 | 6 | 18 | 80 | 22 | 14 | 85 | 110 | 13 | 262 | |
PVM 470-3 | 495 | 445 | 390 | 170 | 5 | 20 | 947 | 6 | 18 | 90 | 25 | 14 | 95 | 125 | 18 | 349 | |
PVM 470-5 | 495 | 445 | 390 | 170 | 5 | 20 | 1027 | 6 | 18 | 90 | 25 | 14 | 95 | 125 | 18 | 578 | |
PVM 470-7.5 | 560 | 510 | 455 | 215 | 8 | 20 | 1150 | 8 | 22 | 112 | 32 | 18 | 119 | 165 | 27 | 820 | |
PVM 470-10 | 560 | 510 | 455 | 215 | 8 | 20 | 1150 | 8 | 22 | 112 | 32 | 18 | 119 | 165 | 27 | 750 | |
1/471 ~ 1/600 |
PVM 600-0.5 | 370 | 330 | 275 | 140 | 5 | 16 | 717 | 6 | 14 | 65 | 18 | 11 | 69 | 95 | 6.2 | 144 |
PVM 600-1 | 370 | 330 | 275 | 140 | 5 | 16 | 717 | 6 | 14 | 65 | 18 | 11 | 69 | 95 | 6.2 | 214 | |
PVM 600-2 | 440 | 395 | 340 | 155 | 5 | 20 | 787 | 6 | 18 | 80 | 22 | 14 | 85 | 110 | 13 | 294 | |
PVM 600-3 | 495 | 445 | 390 | 170 | 5 | 20 | 910 | 6 | 18 | 90 | 25 | 14 | 95 | 125 | 18 | 576 | |
PVM 600-5 | 560 | 510 | 455 | 215 | 8 | 20 | 1287 | 8 | 22 | 112 | 32 | 18 | 119 | 165 | 27 | 580 | |
PVM 600-7.5 | 560 | 510 | 455 | 215 | 8 | 20 | 1287 | 8 | 22 | 112 | 32 | 18 | 119 | 165 | 27 | 750 |
P-SERIES / PH SERIES

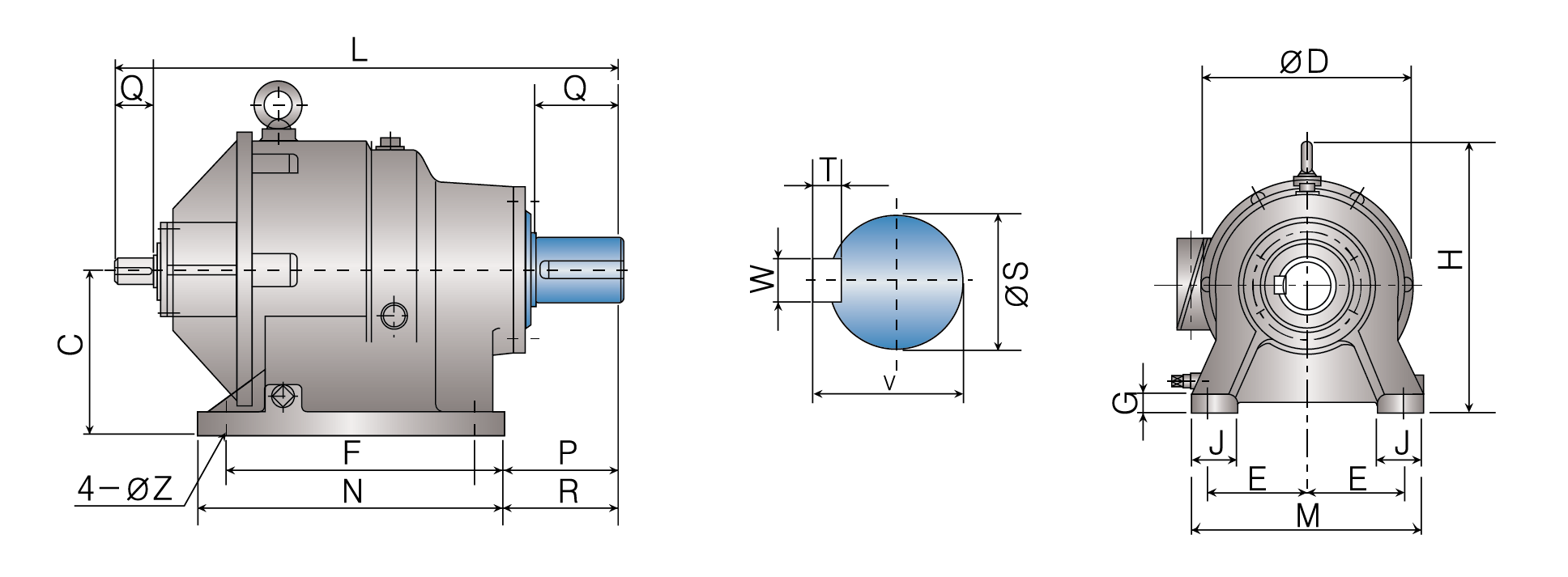

PH 외형치수
※ 출력축경공차 Φ80 이하 : m6, Φ90 이상 : n6
감속비 | 형식 | C | D | E | F | G | H | J | L | M | N | P | R | Z | 고속축 | 저속축 | 오일량 (ℓ) |
중량 (㎏) |
||||||||
S | W | T | V | Q | S | W | T | V | Q |
1/5 ~ 1/30 |
PH 30-0.5 | 120 | 200 | 90 | 150 | 15 | 255 | 45 | 390 | 220 | 190 | 108 | 88 | 11 | 19 | 5 | 5 | 21.5 | 35 | 35 | 10 | 8 | 38 | 50 | 1.2 | 32 |
PH 30-1 | 120 | 200 | 90 | 150 | 15 | 255 | 45 | 390 | 220 | 190 | 108 | 88 | 11 | 19 | 5 | 5 | 21.5 | 35 | 35 | 10 | 8 | 38 | 50 | 1.2 | 32 | |
PH 30-2 | 120 | 200 | 90 | 150 | 15 | 255 | 45 | 390 | 220 | 190 | 108 | 88 | 11 | 24 | 7 | 7 | 27 | 35 | 35 | 10 | 8 | 38 | 50 | 1.2 | 38 | |
PH 30-3 | 150 | 235 | 120 | 175 | 20 | 320 | 60 | 450 | 290 | 225 | 130 | 105 | 18 | 28 | 7 | 7 | 31 | 40 | 50 | 14 | 9 | 53.5 | 70 | 1.6 | 45 | |
PH 30-5 | 150 | 235 | 120 | 175 | 20 | 320 | 60 | 450 | 290 | 225 | 130 | 105 | 18 | 28 | 7 | 7 | 31 | 40 | 50 | 14 | 9 | 53.5 | 70 | 1.6 | 53 | |
PH 30-7.5 | 180 | 280 | 135 | 190 | 25 | 391 | 70 | 525 | 330 | 250 | 160 | 130 | 22 | 38 | 10 | 8 | 41 | 45 | 65 | 18 | 11 | 69 | 95 | 2 | 85 | |
PH 30-10 | 180 | 280 | 135 | 190 | 25 | 391 | 70 | 525 | 330 | 250 | 160 | 130 | 22 | 38 | 10 | 8 | 41 | 45 | 65 | 18 | 11 | 69 | 95 | 2 | 98 | |
PH 30-15 | 205 | 340 | 160 | 320 | 30 | 462 | 75 | 660 | 380 | 380 | 172 | 148 | 22 | 42 | 12 | 8 | 45 | 55 | 80 | 22 | 14 | 85 | 110 | 3 | 160 | |
PH 30-20 | 205 | 340 | 160 | 320 | 30 | 462 | 75 | 660 | 380 | 380 | 172 | 148 | 22 | 42 | 12 | 8 | 45 | 55 | 80 | 22 | 14 | 85 | 110 | 3 | 173 | |
PH 30-25 | 240 | 390 | 190 | 360 | 35 | 536 | 100 | 735 | 450 | 430 | 195 | 160 | 26 | 48 | 12 | 8 | 52 | 60 | 90 | 25 | 14 | 85 | 125 | 5 | 230 | |
PH 30-30 | 240 | 390 | 190 | 360 | 35 | 536 | 100 | 740 | 450 | 430 | 195 | 160 | 26 | 48 | 12 | 8 | 52 | 60 | 90 | 25 | 14 | 85 | 125 | 5 | 235 | |
1/31 ~ 1/60 |
PH 60-0.5 | 120 | 200 | 90 | 190 | 15 | 255 | 45 | 430 | 220 | 230 | 108 | 88 | 11 | 19 | 5 | 5 | 21.5 | 35 | 35 | 10 | 8 | 38 | 50 | 1.2 | 40 |
PH 60-1 | 120 | 200 | 90 | 190 | 15 | 255 | 45 | 430 | 220 | 230 | 108 | 88 | 11 | 19 | 5 | 5 | 21.5 | 35 | 35 | 10 | 8 | 38 | 50 | 1.5 | 40 | |
PH 60-2 | 120 | 200 | 90 | 190 | 15 | 255 | 45 | 430 | 220 | 230 | 108 | 88 | 11 | 24 | 7 | 7 | 27 | 35 | 35 | 10 | 8 | 38 | 50 | 1.2 | 45 | |
PH 60-3 | 150 | 235 | 120 | 240 | 20 | 320 | 60 | 505 | 290 | 280 | 134 | 114 | 18 | 28 | 7 | 7 | 31 | 40 | 50 | 14 | 9 | 53.5 | 70 | 1.6 | 52 | |
PH 60-5 | 150 | 235 | 120 | 240 | 20 | 320 | 60 | 505 | 290 | 280 | 134 | 114 | 18 | 28 | 7 | 7 | 31 | 40 | 50 | 14 | 9 | 53.5 | 70 | 1.6 | 64 | |
PH 60-7.5 | 180 | 280 | 135 | 240 | 25 | 391 | 70 | 590 | 330 | 300 | 172 | 142 | 22 | 38 | 10 | 8 | 41 | 45 | 65 | 18 | 11 | 69 | 95 | 2 | 107 | |
PH 60-10 | 180 | 280 | 135 | 240 | 25 | 391 | 70 | 590 | 330 | 300 | 172 | 142 | 22 | 38 | 10 | 8 | 41 | 45 | 65 | 18 | 11 | 69 | 95 | 2 | 107 | |
PH 60-15 | 205 | 340 | 160 | 320 | 30 | 462 | 75 | 660 | 380 | 380 | 178 | 148 | 22 | 42 | 12 | 8 | 45 | 55 | 80 | 22 | 14 | 85 | 110 | 3 | 168 | |
PH 60-20 | 205 | 340 | 160 | 320 | 30 | 462 | 75 | 660 | 380 | 380 | 178 | 148 | 22 | 42 | 12 | 8 | 45 | 55 | 80 | 22 | 14 | 85 | 110 | 3 | 168 | |
PH 60-25 | 240 | 390 | 190 | 360 | 35 | 536 | 100 | 735 | 450 | 430 | 195 | 160 | 26 | 48 | 12 | 8 | 52 | 60 | 90 | 25 | 14 | 95 | 125 | 5 | 235 | |
PH 60-30 | 240 | 390 | 190 | 360 | 35 | 536 | 100 | 740 | 450 | 430 | 195 | 160 | 26 | 48 | 12 | 8 | 52 | 60 | 90 | 25 | 14 | 95 | 125 | 5 | 240 | |
1/61 ~ 1/90 |
PH 90-0.5 | 120 | 200 | 90 | 190 | 15 | 255 | 45 | 450 | 220 | 230 | 108 | 88 | 11 | 19 | 5 | 5 | 21.5 | 35 | 35 | 10 | 8 | 38 | 50 | 1.2 | 40 |
PH 90-1 | 120 | 200 | 90 | 190 | 15 | 255 | 45 | 450 | 220 | 230 | 108 | 88 | 11 | 19 | 5 | 5 | 21.5 | 35 | 35 | 10 | 8 | 38 | 50 | 1.2 | 45 | |
PH 90-2 | 150 | 235 | 120 | 240 | 20 | 320 | 60 | 505 | 290 | 280 | 134 | 114 | 18 | 24 | 7 | 7 | 27 | 40 | 50 | 14 | 9 | 53.5 | 70 | 1.6 | 52 | |
PH 90-3 | 150 | 235 | 135 | 240 | 20 | 320 | 60 | 505 | 290 | 280 | 134 | 114 | 18 | 28 | 7 | 7 | 31 | 40 | 50 | 14 | 9 | 53.5 | 70 | 1.6 | 64 | |
PH 90-5 | 180 | 280 | 135 | 240 | 25 | 391 | 70 | 590 | 590 | 300 | 172 | 142 | 22 | 28 | 7 | 7 | 31 | 40 | 65 | 18 | 11 | 69 | 95 | 2 | 104 | |
PH 90-7.5 | 180 | 280 | 135 | 240 | 25 | 391 | 70 | 590 | 330 | 300 | 172 | 142 | 22 | 38 | 10 | 8 | 31 | 40 | 65 | 18 | 11 | 69 | 95 | 2 | 104 | |
PH 90-10 | 205 | 340 | 160 | 320 | 30 | 462 | 75 | 660 | 330 | 380 | 178 | 148 | 22 | 38 | 10 | 8 | 41 | 55 | 80 | 22 | 14 | 85 | 110 | 3 | 168 | |
PH 90-15 | 205 | 340 | 160 | 320 | 30 | 462 | 75 | 660 | 380 | 380 | 178 | 148 | 22 | 42 | 12 | 8 | 45 | 55 | 80 | 22 | 14 | 85 | 110 | 3 | 168 | |
1/91 ~ 1/120 |
PH 120-0.5 | 150 | 235 | 120 | 240 | 20 | 320 | 60 | 505 | 380 | 280 | 134 | 114 | 18 | 19 | 5 | 5 | 21.5 | 35 | 50 | 14 | 9 | 53.5 | 70 | 1.6 | 52 |
PH 120-1 | 150 | 235 | 120 | 240 | 20 | 320 | 60 | 505 | 290 | 280 | 134 | 114 | 18 | 19 | 5 | 5 | 21.5 | 35 | 50 | 14 | 9 | 53.5 | 70 | 1.6 | 52 | |
PH 120-2 | 150 | 235 | 120 | 240 | 20 | 320 | 60 | 505 | 290 | 280 | 134 | 114 | 18 | 24 | 8 | 7 | 27 | 35 | 50 | 14 | 9 | 53.5 | 70 | 1.6 | 62 | |
PH 120-3 | 180 | 280 | 135 | 240 | 35 | 391 | 70 | 590 | 330 | 300 | 172 | 142 | 22 | 28 | 8 | 7 | 31 | 40 | 65 | 18 | 11 | 69 | 95 | 2 | 85 | |
PH 120-5 | 180 | 280 | 135 | 240 | 25 | 391 | 70 | 590 | 330 | 300 | 172 | 142 | 22 | 28 | 8 | 7 | 31 | 40 | 65 | 18 | 11 | 69 | 95 | 2 | 98 | |
PH 120-7.5 | 205 | 340 | 160 | 320 | 30 | 462 | 75 | 650 | 380 | 380 | 178 | 148 | 22 | 38 | 10 | 8 | 41 | 45 | 80 | 22 | 14 | 85 | 110 | 3 | 160 | |
PH 120-10 | 205 | 340 | 160 | 320 | 30 | 462 | 75 | 650 | 380 | 380 | 178 | 148 | 22 | 38 | 10 | 8 | 41 | 45 | 80 | 22 | 14 | 85 | 110 | 3 | 173 | |
PH 120-15 | 240 | 390 | 190 | 360 | 35 | 536 | 100 | 720 | 450 | 430 | 195 | 160 | 26 | 42 | 12 | 8 | 45 | 55 | 90 | 25 | 14 | 95 | 125 | 5 | 230 |
